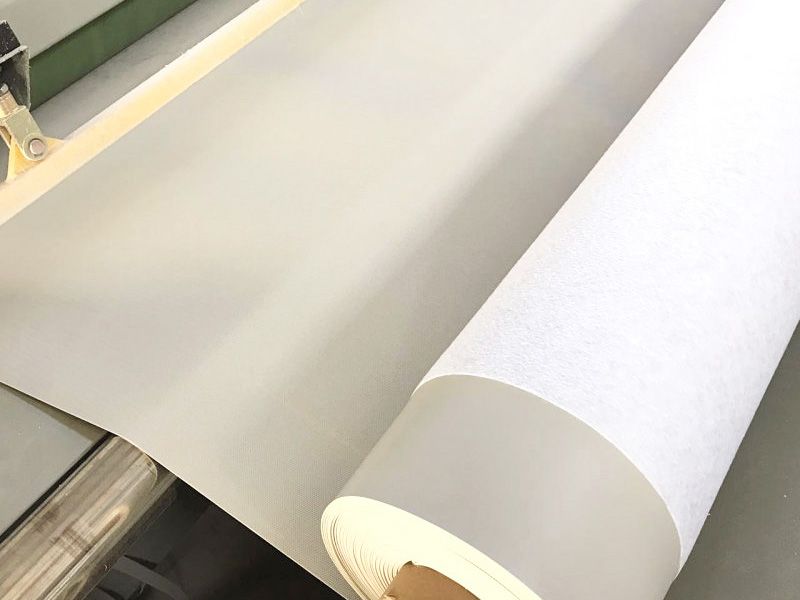

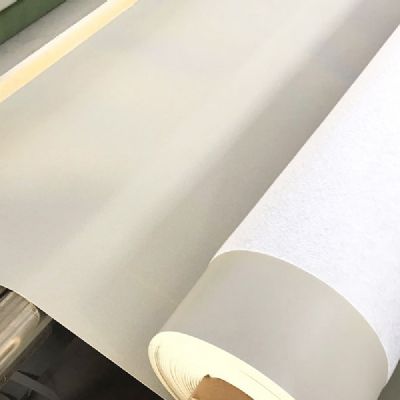

聚氯乙烯(PVC)防水卷材是一種性能優(yōu)異的高分子防水材料，以聚氯乙烯樹脂為主要原料。加入各類專用助劑和抗老化組份，采用先進設備和先進的工藝生產(chǎn)制成。產(chǎn)品具有拉伸強度大、延伸率高、收縮率小，低溫柔性好、使用壽命長等特點。產(chǎn)品性能穩(wěn)定、質(zhì)量可靠、施工方便。

聚氯乙烯(PVC)防水卷材施工方法 ：

　　結(jié)合pvc卷材特性使用，一般采用冷粘法、空鋪法、機械固定法并有時配套獨特的熱風焊接工藝。復雜的防水施工部位，要以專用的配套pvc特制配件組合施工。

1．冷粘法

　　使用pvc卷材專用的配套膠粘劑，以冷作業(yè)將卷材粘貼于基層上的施工方法，稱冷粘法。

　　按防水設計要求不同，冷粘法可分為滿粘結(jié)或局部粘結(jié)法。

(1)滿粘法是將pvc卷材全部粘結(jié)在基層上的施工方法。

　　1)施工時，首先要進行預鋪，把PVC卷材自然平鋪于放線的基層表面(先不粘結(jié))，要求平整順直，不得扭曲。

　　2)卷材縱向搭接寬度50mm，并進行適當?shù)募舨?。橫向采用對接處理，其上用200～250mm寬的無復合層(N類)．PVC卷材覆蓋搭接施焊。

　　3)將一幅或多幅卷材的長邊折疊一半(約10m)，從折疊處分別在基層和卷材表面涂刷專用膠粘劑，待膠干燥至不粘手時，將預鋪卷材面進行合攏粘貼用壓輥壓實。然后再把另外沒有折疊的部分折疊起來，繼續(xù)從折疊處如前所述操作，依次類推粘貼牢固壓實。最后進行對接縫焊接施工。

(2)局部粘貼卷材。對PVC卷材鋪貼時，卷材與基層用點粘或條粘法粘貼于基層上。

點粘：卷材與基層點狀粘結(jié)。每平方米粘結(jié)不少于5個點，每點面積為100mm×100mm。

條粘：卷材與基層作條狀粘結(jié)。每幅卷材與基層粘結(jié)面不少于兩條，每條寬度不小于150mm。

2．空鋪法

　　即鋪貼PVC防水卷材時，卷材與基層僅在防水層的整體四周一定寬度內(nèi)粘結(jié)；其余部分不粘結(jié)的施工方法。

空鋪法的施工工藝流程如下：

　　基層找平清理一彈線一卷材預鋪設一卷材接縫搭接焊一特殊部位處理一固定、壓邊一密封材料封邊一驗收。

　　首先卷材預鋪設參照滿粘法，縱向搭接寬度為50mm。其次，僅將整體防水工程的四周部位卷材進行滿粘，并焊接搭接縫。橫向采用對接處理，其上用200～250mm寬的無復合層(N類)PVC卷材覆蓋搭接、施焊。

3．機械固定法

　　即采用機械緊固固定件使卷材與基層連接的施工方法。

　　(1)施工時，首先進行預鋪，可參照滿粘法作業(yè)?？v向搭接寬度為100mm，其中50mm做固定件用，固定件需穿過保溫層固定覆于結(jié)構層上。

　　(2)按設計和計算的固定間距，用沖擊鉆先打孔，孔徑略小于固定螺釘外徑尺寸。將固定件就位后用電動螺絲刀加固擰緊，以后依次循環(huán)操作即可。對每一個搭接進行焊接，橫向采用對接處理，上用200～2500mm寬無復合層(N類)卷材覆蓋搭接施焊。

PVC卷材的焊接工藝 ：

　　PVC卷材之間的縱向搭接寬度為50mm，橫向?qū)挾葹閘OOmm．采用焊接工藝時，焊嘴與焊接方向成45。角，壓輥與焊嘴平行并保持約5mm左右距離，滾壓不宜過快。

　　使用焊嘴寬20mm的小焊嘴施焊，一般為兩道，焊接溫度控制在第6檔，每道焊接有效寬度為15mm～20mm。

　　使用焊嘴寬40mm的大焊嘴施焊宜為一道，焊接溫度控制在第7檔，焊接有效寬度為25mm。

　　焊接要求：應在焊前預焊一道，寬度不宜過寬，使施焊時熱風不至于溢出而影響施焊質(zhì)量。焊接邊緣應有熔漿溢出，但不得出現(xiàn)燒焦現(xiàn)象。

　　關于有效焊接寬度，指卷材剝離處到熔漿邊緣的距離，保證有效焊接寬度是檢驗焊接質(zhì)量的主要指標之一。

免責聲明: 本公眾號所收集的部分公開資料來源于互聯(lián)網(wǎng)，部分優(yōu)秀作品難以尋找出處，如您發(fā)現(xiàn)本公眾號有侵犯您的知識產(chǎn)權的作品，請與我們?nèi)〉寐?lián)系，我們會及時修改或刪除.
